電力システムの分野では、ケーブルの障害により重大な中断やダウンタイムが発生する可能性があります。ケーブル障害探知機の大手サプライヤーとして、当社はケーブル内の障害までの距離を正確に測定することが非常に重要であることを理解しています。このブログ投稿では、ケーブル障害ロケーターが障害の位置を特定するために使用するメカニズムと技術を詳しく掘り下げ、この重要なプロセスを包括的に理解できるようにします。
ケーブル障害について
ケーブル障害ロケータが障害までの距離を測定する方法を調べる前に、さまざまなタイプのケーブル障害を理解することが重要です。ケーブル障害は、断線、短絡、絶縁障害など、いくつかのカテゴリに分類できます。開回路はケーブル内の導体が断線すると発生し、短絡は 2 つの導体が互いに接触すると発生します。一方、絶縁欠陥には導体の周囲の絶縁材料の破壊が含まれ、漏れ電流やその他の問題が発生する可能性があります。
断層までの距離の測定
ケーブル障害探知器は、障害までの距離を測定するためにさまざまな技術を使用します。最も一般的な方法には、時間領域反射率測定 (TDR)、アーク反射、電圧コントラストなどがあります。
タイムドメイン反射率測定法 (TDR)
時間領域反射率測定は、ケーブルの障害位置を特定するために広く使用されている手法です。これは、ケーブルに沿って短い電気パルスを送信し、パルスが障害から反射するまでにかかる時間を測定することによって機能します。障害までの距離は、ケーブル内の電気パルスの速度と、パルスの送信と受信の間の時間遅延に基づいて計算できます。
TDR の基本原理は、電気パルスが障害などのケーブルのインピーダンスの変化に遭遇すると、パルスの一部がソースに向かって反射されるという事実に基づいています。反射パルスを分析することにより、障害探知装置は障害までの距離を決定できます。
TDR は、同軸ケーブル、電力ケーブル、通信ケーブルなど、さまざまな種類のケーブルの障害を特定するために使用できる非破壊検査方法です。使用は比較的簡単で、短時間で正確な障害位置情報を提供できます。
アーク反射
アーク反射は、ケーブル障害探知器が障害までの距離を測定するために使用するもう 1 つの手法です。この方法では、ケーブルに高電圧を印加して障害箇所にアークを発生させます。アークは反射信号を生成し、障害ロケータによって検出できます。
障害までの距離は、反射信号が障害ロケータに戻るまでにかかる時間に基づいて計算されます。アーク反射は、他の方法では検出が難しい高抵抗の障害を特定するのに特に役立ちます。
電圧コントラスト
電圧コントラストは、ケーブル上の 2 点間の電圧の差を使用して障害を特定する手法です。この方法では、ケーブルに電圧を印加し、ケーブル上のさまざまな点で電圧を測定します。ケーブルに障害がある場合、障害箇所で電圧が降下し、電圧コントラストが生じます。
障害までの距離は、電圧コントラストの位置とケーブルの既知の特性に基づいて計算できます。電圧コントラストは、低電圧ケーブルの障害を特定するための簡単で効果的な方法です。
当社のケーブル障害探知製品

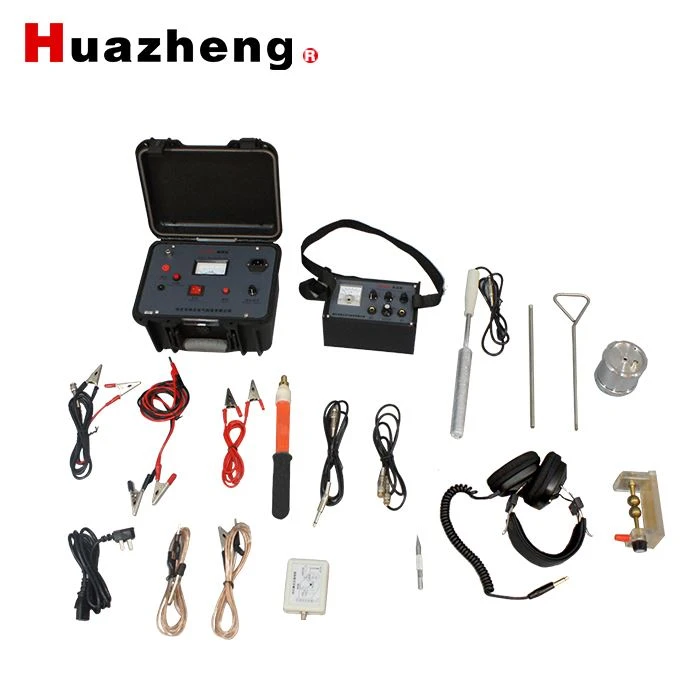

ケーブル障害探知機の大手サプライヤーとして、当社はケーブルの障害を正確に特定するように設計された一連の高品質製品を提供しています。当社の製品には以下のものがあります。HZ-4000T2 地中電力ケーブル障害検出装置、HZ-501A 地中電力ケーブル障害探知機、そしてHZ-R10 ケーブルルートトレーシングマシン。
HZ-4000T2 地中電力ケーブル障害検出装置は、高度な TDR テクノロジーを使用して地中電力ケーブルの障害を正確に特定する最先端のデバイスです。使いやすく、短時間で正確な障害位置情報を提供できます。
HZ-501A 地中電力ケーブル障害探知機は、さまざまな用途での使用に適したコンパクトでポータブルなデバイスです。 TDR とアーク反射技術を組み合わせて使用し、地下の電力ケーブルの障害箇所を特定します。
HZ-R10 ケーブルルート追跡機は、地中ケーブルのルートを追跡し、障害箇所を特定するために使用できる強力なツールです。高周波信号を使用してケーブルの存在を検出し、ケーブルの位置と深さに関する正確な情報を提供します。
結論
ダウンタイムを最小限に抑え、電力システムの信頼性の高い動作を確保するには、ケーブルの障害までの距離を正確に測定することが不可欠です。ケーブル障害探知器は、TDR、アーク反射、電圧コントラストなどのさまざまな技術を使用して、ケーブルの障害を特定します。ケーブル障害探知機の大手サプライヤーとして、当社は短時間で正確な障害位置情報を提供するように設計された一連の高品質製品を提供しています。
当社のケーブル障害探知機製品の詳細についてご興味がある場合、またはケーブル障害位置の特定についてご質問がある場合は、要件について話し合うために当社までお問い合わせください。当社の専門家チームが、お客様のニーズに合った適切なソリューションを見つけるお手伝いをさせていただきます。
参考文献
- 『ケーブル障害位置ハンドブック』John C. Das 著
- 「電力ケーブル工学」William A. Thue著
