電力品質アナライザのサプライヤーとして、私は当社の製品が関連する電力品質規格に準拠していることを確認することが非常に重要であることを理解しています。電力品質は電気システムの重要な側面であり、さまざまな電気機器の性能、信頼性、効率に影響を与えます。このブログでは、電力品質アナライザが準拠する必要がある主要な電力品質基準について説明します。
IEC規格
国際電気標準会議 (IEC) は、電力品質に関する包括的な標準セットを開発しました。これらの規格は世界中で広く認識され採用されており、電力品質を評価および管理するための共通のフレームワークを提供します。
IEC61000シリーズ
IEC 61000 シリーズは、電力品質に関する最もよく知られ、広く使用されている一連の規格です。電気システムにおける電磁適合性 (EMC) と電力品質に関連する幅広い側面をカバーしています。
- IEC 61000 - 2 - X: 環境
規格のこの部分は、電気機器が動作する電磁環境を定義します。たとえば、IEC 61000-2-4 には、産業プラントにおける低周波伝導妨害および信号伝達の互換性レベルが記載されています。電力品質アナライザは、テスト対象の機器が定義された互換性レベル内で動作していることを確認するために、これらの規格に従って電気環境を測定および分析できなければなりません。 - IEC 61000 - 3 - X: 制限
IEC 61000 - 3 - X は、さまざまな電力品質パラメータの制限を設定します。たとえば、IEC 61000-3-2 は、低電圧電力システムに接続された機器によって生成される高調波電流放射の制限を指定しています。高品質の電力品質アナライザは、高調波電流を正確に測定し、高調波電流がこの規格で設定された制限に準拠しているかどうかを判断できる必要があります。同様に、IEC 61000 - 3 - 11 および IEC 61000 - 3 - 12 は電圧変動とフリッカー制限を扱い、アナライザーはこれらのパラメーターも評価できる必要があります。 - IEC 61000 - 4 - X: 試験および測定技術
規格のこの部分では、電力品質パラメータをテストおよび測定するための方法と手順が規定されています。たとえば、IEC 61000-4-30 は、電力品質の測定方法に特に焦点を当てています。電力品質アナライザは、正確で信頼性の高い結果を保証するために、これらの測定技術に準拠する必要があります。指定された手順に従って、電圧および電流の大きさ、周波数、位相角、高調波解析、次高調波解析などの測定を実行できる必要があります。
IEEE規格
電気電子学会 (IEEE) も、電力品質に関連する一連の規格を定めています。これらの規格は、北米および世界中の他の多くの地域で広く使用されています。
IEEE 519
IEEE 519 は、電力システムの電力品質に関する最も重要な規格の 1 つです。電力システムにおける高調波制御の推奨実践方法と要件を提供します。
- 高調波電流制限
IEEE 519 は、個々の顧客または機器によって電力システムに注入される可能性のある高調波電流歪みの制限を設定します。電力品質アナライザは、負荷または電力システムの高調波電流歪みを測定し、それを IEEE 519 で指定された制限値と比較できる必要があります。これは、電気機器が電力システムに過剰な高調波歪みを引き起こさないようにするのに役立ちます。これは、変圧器、モーター、その他の機器の過熱や通信システムへの干渉などの問題を引き起こす可能性があります。 - 電圧歪み限界
この規格では、電力システムの電圧歪みの制限も定義されています。アナライザは、電力システムの電圧品質が IEEE 519 の要件を満たしていることを確認するために、全高調波電圧歪み (THDv) と個々の高調波電圧成分を測定できる必要があります。
IEEE1159
IEEE 1159 は電力品質を監視するための規格です。これは、電力品質のイベントおよび現象の測定、分析、および報告のためのガイドラインを提供します。
- イベントの検出と分類
電力品質アナライザは、IEEE 1159 で定義された基準に従って、電圧低下、スウェル、中断、過渡現象などのさまざまな電力品質イベントを検出および分類できる必要があります。これにより、電気システムの電力品質の問題をより深く理解できるようになり、適切な是正措置を講じることができます。 - データの記録とレポート
この規格では、電力品質測定のデータ記録とレポートに関する要件も規定しています。アナライザは、一定期間にわたる電力品質データを記録し、IEEE 1159 の要件と一致する形式でレポートを生成できる必要があります。これにより、ユーザーは長期的な電力品質傾向を分析し、電気システムの運用と保守に関して十分な情報に基づいた意思決定を行うことができます。
その他の関連規格
IEC および IEEE 規格に加えて、特定のアプリケーションや地域に応じて関連する可能性のある他の規格もあります。
EN規格
ヨーロッパでは、欧州規格 (EN) 規格が IEC 規格と組み合わせて使用されることがよくあります。たとえば、EN 50160 は、ヨーロッパの公共配電システムによって供給される電力の特性を定義しています。欧州のアプリケーションで使用される電力品質アナライザは、この規格に従って電力品質パラメータを測定および評価できる必要があります。
国家規格
一部の国では、電力品質に関する独自の国内基準を設けている場合があります。たとえば、中国では、さまざまな業界や用途において電力品質に関する特定の基準があります。当社の電力品質アナライザは、これらの国家規格を満たすように構成でき、世界中のさまざまな地域での使用に適していることが保証されます。
規格に準拠することの重要性
電力品質基準に準拠することは、いくつかの理由から最も重要です。
- 機器の互換性
電力品質アナライザが関連規格に準拠している場合、電気システムの電力品質を正確に測定および評価できます。これは、電気機器が指定された電力品質制限内で動作することを保証し、機器の誤動作、損傷、早期故障のリスクを軽減するのに役立ちます。たとえば、モーターが過度の高調波歪みにさらされると、モーターが過熱して寿命が短くなる可能性があります。準拠した電源品質アナライザーを使用することで、これらの問題を早期に検出し、機器を保護するための適切な措置を講じることができます。 - システムの信頼性
電気システムの信頼性の高い動作には、良好な電力品質を維持することが不可欠です。電圧低下、電圧上昇、停電などの電力品質の問題は、産業プロセス、データセンター、その他の重要なアプリケーションに混乱を引き起こす可能性があります。規格に準拠した電力品質アナライザは、これらの問題の特定と解決に役立ち、電気システムの全体的な信頼性が向上します。 - 規制の遵守
多くの地域では、電力品質に関する規制要件があります。たとえば、一部の業界では、業務の安全性と効率性を確保するために、特定の電力品質基準を満たすことが求められる場合があります。関連する規格に準拠した電力品質アナライザーを使用することで、お客様はこれらの規制に準拠していることを確認し、潜在的な罰金や法的問題を回避できます。
当社の電力品質アナライザ
当社は、すべての主要な電力品質規格に準拠するように設計された、高品質の電力品質アナライザを幅広く提供しています。当社のアナライザには高度な測定技術とソフトウェアが装備されており、電力品質パラメータの正確かつ信頼性の高い測定が可能です。

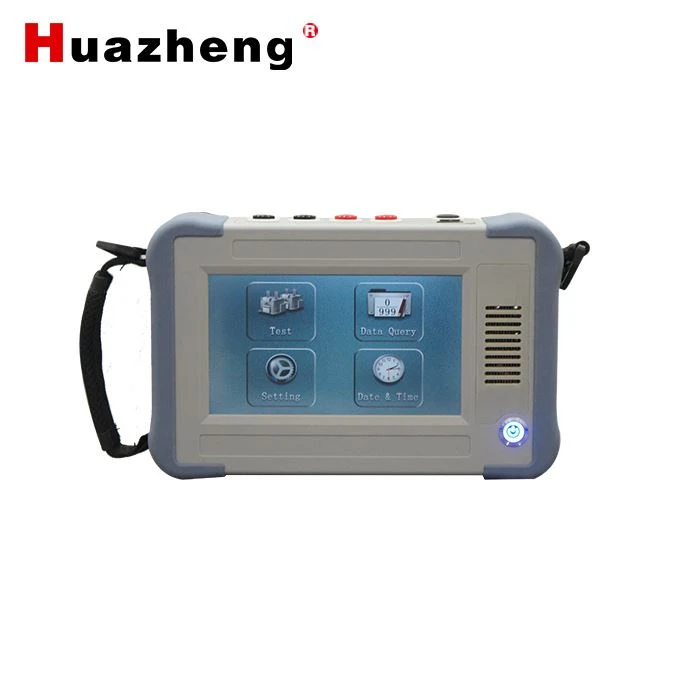

当社の電力品質アナライザに加えて、次のような他の関連製品も提供しています。HZ-3110-I 手持ち変圧器直流巻線抵抗試験機、HZ1104 低温石油製品凝固点試験機、そしてHZCS - X6 自動石油製品油酸価分析装置。これらの製品は、最高の品質と性能基準を満たすように設計されています。
当社の電力品質アナライザやその他の製品の購入にご興味がございましたら、詳細についてお気軽にお問い合わせください。また、お客様の特定の要件についてもご相談いただけます。当社の専門家チームは、電力品質の測定およびテストのニーズに最適なソリューションを見つけるお手伝いを常にいたします。
参考文献
- 国際電気標準会議 (IEC)。 IEC 61000 シリーズの規格。
- 電気電子学会 (IEEE)。 IEEE 519 および IEEE 1159 標準。
- 欧州電気標準化委員会 (CENELEC)。 EN 50160規格。
