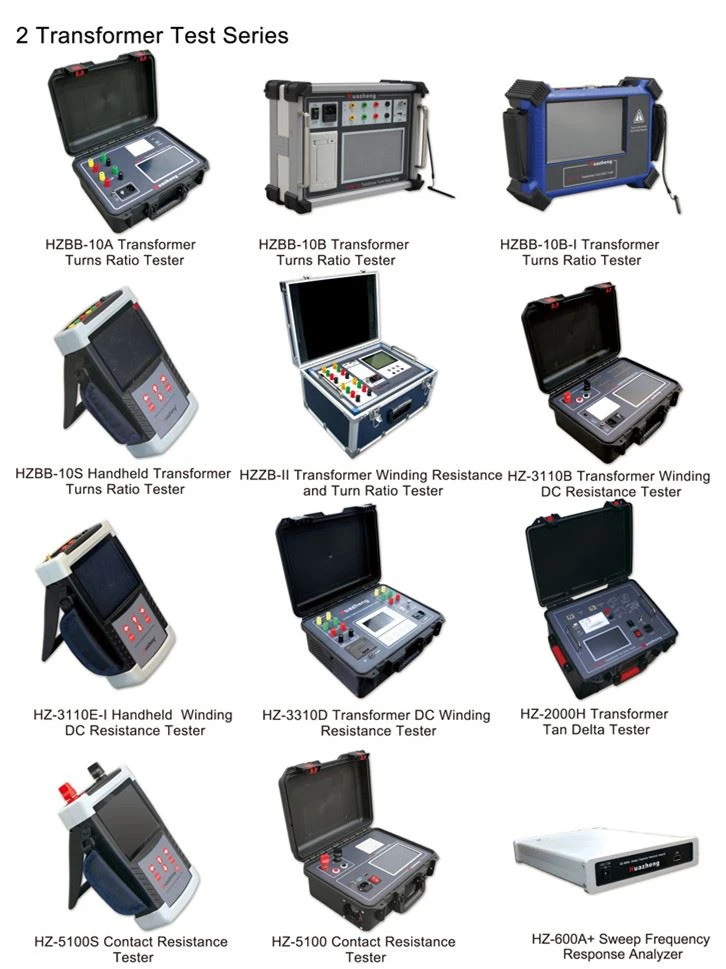

変圧器のテスト
1.比率テスト
比率テストは、トランス巻線が必要な電圧を生成するために適切な巻数を持っていることを確認します。 この比率は、二次端子で測定された電圧に対する一次端子に印加された電圧の測定値です。
2.巻線抵抗試験
巻線の抵抗を測定することにより、接続が正しく、接続の緩み、タップ切換器の高い接触抵抗などの異常がないことが保証されます。
3.短絡インピーダンステスト
このテストは、記載されている銘板インピーダンスと測定されたトランスインピーダンスが一致していることを確認するために実行されます。 LVが短絡している間、変圧器のHV巻線を励起するには高電力電圧源が必要です。
4.タップチェンジャーテストをロードします
タップ切換器の接点は、タップ切換中の電気的導通がテストされます。 テスターは、タッピング中に定電流を流すことにより、タップ交換中の開回路トランジェントを探します。 跳ね返りまたは高抵抗の接点は、検出されないままにすると、アーク放電を引き起こし、タップ切換器または変圧器の故障を引き起こす可能性があります。
5.無負荷テスト
このテストでは、トランスによって引き出される無負荷電流を示すことにより、設計とコアのパフォーマンスを検証します。 磁化電流は、電気回路の損失、磁気回路の損失、および誘電体回路の損失の要因です。 LVが開回路のままである間、インピーダンス電圧で変圧器のHV巻線を励起するには、高電源電圧源が必要です。
6.タンデルタテスト
タンデルタは、誘電体がAC電界にさらされたときの誘電損失の尺度です。 ACフィールドは、ブッシングまたはCTの場合、および導体とタンクまたはコアまたは他の巻線との間の変圧器の場合、導体と外部容量性フォイルの間に印加される電圧の結果です。 現場で記録された結果は、銘板または工場での記録と比較する必要があります。
7.スイープ周波数応答分析
SFRAテストは特別なテストであり、試運転テストの一部として、予防保守中および障害トリップ後に実行されることがあります。 SFRAは変圧器の機械的状態を評価し、機械的故障を検出するために使用されるいくつかの方法の1つです。 テストは、工場からの発送前に変圧器で行われ、同様のテストは、変圧器が最終的に設置され、現場で試運転されたときに行われます。 次に、変圧器が工場から出荷される前に取得された参照拇印と、試運転中に取得された拇印が比較されます。
