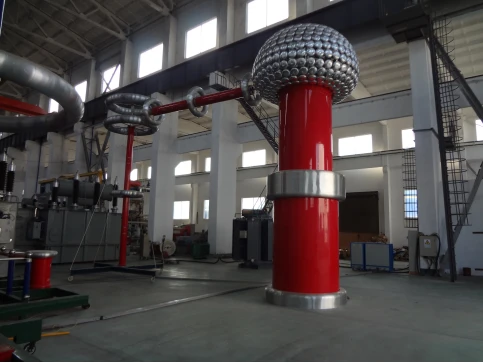

華正HZTCW-300kVA/2×300kV電源周波数試験用変圧器完成試験装置
300kVA/2×300kV電源周波数試験用変圧器一式セットは、220kV以下のスイッチ、ブッシング、変圧器、変圧器、碍子などの電源周波数耐電圧試験や部分放電測定などの製品の試験に適しています。
Ⅱ 基準に従う
JB/T9641－1999
変圧器の試験
GB/T.311.1-1997
高圧送配電設備の絶縁コーディネート
GB/T16927.1-1997
高電圧試験技術。 パート 1: 一般的なテスト要件
GB/T16927.2-1997
高電圧試験技術。 パート 2: 測定システム
Ⅲ 設備構成
1.HZTCW-150/300-II 電源周波数直列接続試験用変圧器優秀、1 セット
2.HZTCW-300/300－I 電源周波数直列接続試験用トランス下段 1式
3.TYDZ-100/0-650 単相カラム電圧レギュレータ、1 セット
4.GWC-300/600電源周波数容量性分圧器(カップリングコンデンサ)、1セット
5.GR-0.5/600 電源周波数保護抵抗器、1 セット
6.HZ-AC20電源周波数コンソール 1式
7.DGK-300KVA/600V 補償リアクトル、1 セット
Ⅳ 主要製品の技術パラメータ
1.HZTCW-300/2×300P低周波試験変圧器の直列接続
モデル番号: HZTCW-300/2×300
相数: 単相
周波数: 50Hz
定格容量：300KVA
定格入力電圧: 380V
定格出力電圧: 600KV
定格入力電流: 500A
定格出力電流: 0.5A
インピーダンス電圧：15%以下
波形歪み率：5%以下
2 つのトランスのカスケード電圧分布の不均一性: 5% 以下
許容動作時間: 100% 定格電圧および 100% 定格電流で 30 分間動作。 2/3 定格電圧および 2/3 定格電流での連続動作。
部分放電容量：定格電圧100%における部分放電容量<10PC, partial discharge capacity at 80% rated voltage <5PC.
2.TYDZ-100/0-650 単相カラム電圧レギュレータ
モデル番号: TYDZ-300/0-600
相数: 単相
周波数: 50Hz
定格容量：600KVA
定格入力電圧: 380V
定格出力電圧: 0-650V
波形歪み率：5%以下
許容運転時間：変圧器と同じ
3.GWC-300/600 電源周波数容量性分圧器(カップリングコンデンサ)
モデル番号: GWC-300/600
定格周波数：50Hz
公称容量:300PF±10%
定格電圧: 600KV
公称分圧比: 1000:1
誘電損失:<0.5%
測定精度: 1%
許容運転時間：変圧器と同じ
4.GR-0.5/600 電源周波数保護抵抗器
モデル番号: GR-0.5/600
定格周波数：50Hz
定格電圧: 600KV
抵抗値：10KΩ
定格電流: 0.25A
許容運転時間：変圧器と同じ
5.HZ-AC20P低周波コンソール
型番：HZ-AC20
特徴：
(1) 容量分圧器測定電圧計: 精度 1%、3 桁半。
(2) コンソールには変圧器の入力巻線電流計と電圧計、出力巻線電流計が装備されています。
(3) コンソールには過電流保護機能があります。
(4) コンソールには圧力タイマーが装備されています。
(5) コンソールにはゼロプロテクション機能があります。
6.DGK{{0}}/0.6C補償リアクター
モデル: DGK{{0}}/0.6
定格容量: 300kVar
定格電流: 500A
定格電圧: 0.6kV
定格周波数：50Hz
許容運転時間：変圧器と同じ
