10Aグランドダウンリード線導通テスタ

I. 装置の用途と特性

電力機器の接地導体と接地ネットワークとの間の信頼性が高く効果的な接続は、機器の安全な動作のための基本的な保証です。接地導体は、電力機器と接地グリッドの接続部分です。電力機器の長期運転中、接続部が湿気などの影響を受けることがあり、接続箇所が錆びたり、壊れたりすることさえあります。接地グリッド接続点の抵抗が増加し、電力規制の要件を満たすことができないため、機器の動作に隠れた危険があり、深刻な場合には機器が接地を失うことになります。そのため、「電力生産における重大事故を防止するための25の重要要件」では、接地装置のダウン導体の導通試験を年1回実施することが明記されています。

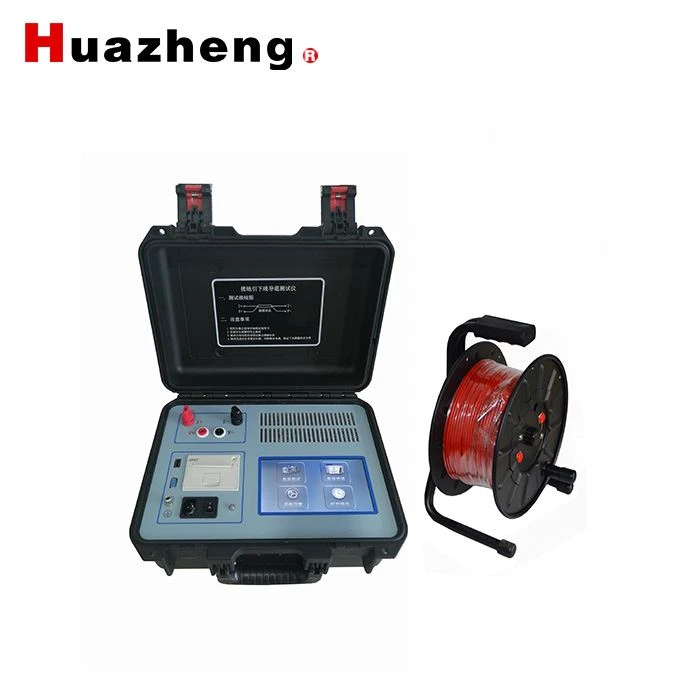

HZ-3510接地連続テスターは、当社が開発した高度な自動化を備えたポータブルテスターです。変電所内の各種電力機器のグランドダウン導体間の導通抵抗を測定するために用いられます。この装置は、インテリジェントなテストプロセスを実現できる高性能シングルチップマイクロコンピュータによって制御されます。小型、持ち運びに便利、簡単な操作、高精度、高速テスト速度、良好な再テスト可能性、直感的な読み取りという利点があります。これは、規制の要件を満たす理想的な特殊機器です。

II. 主なテクニカル指標

項目テクニカル指標とパラメータ備考

テスト電流1A、3A、5A、10A

測定範囲 0.8mΩ-0.8Ω (10A)

1mΩ-2Ω (5A)

5mΩ-3Ω (3A)

10mΩ-10Ω (1A)

最小分解能 0.1μΩ

精度±(0.5%+2ワード)

ディスプレイLCDディスプレイ、抵抗表示有効桁数は4桁です

データストレージ 1000グループ

作業環境周囲温度:0°C〜40°C 相対湿度:<90%rh, no="">
