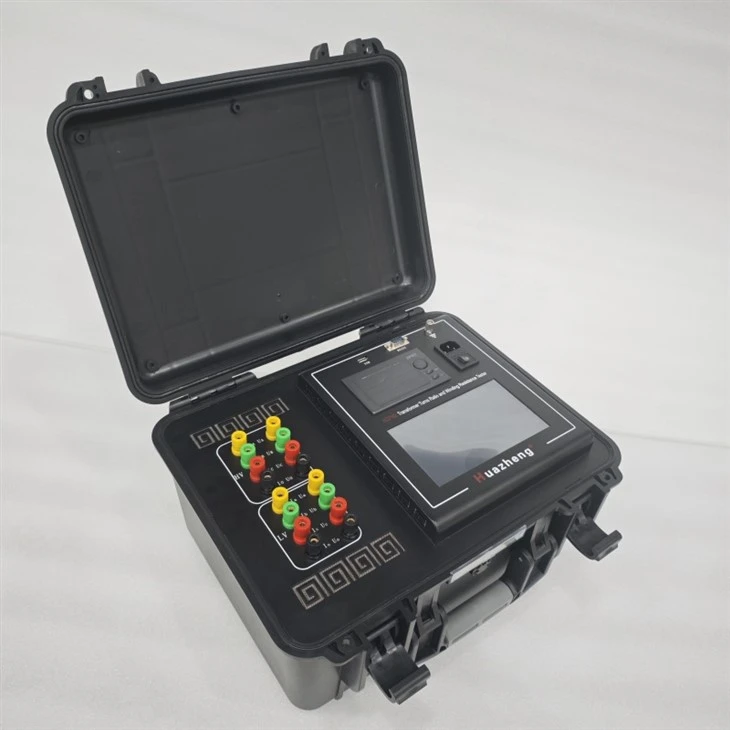

HZ2162 変圧器の DC 抵抗と巻数比統合テスター

HZ2162 トランスの直流抵抗および巻数比統合テスター

概要

変圧器の半製品、完成品の工場試験、設置、分解検査、タップ切替器の交換、引き渡し試験、電力部門の予防試験の要求に応じて、変圧器の直流抵抗または変圧器の変圧比を測定する必要があります。 巻線接合部の溶接品質と巻線に巻線間短絡があるかどうかをチェックできます。 電圧タップ切換器の各位置の接触が良好かどうか、タップ切換器の実際の位置が指示位置と一致しているかどうかを検出できます。 ストックの断線などの有無。従来のテストでは、2台の機器の配線間隔を複数回テストする必要があり、時間がかかり、効率も悪く、生産の進捗に重大な影響を及ぼします。

変圧器の直流抵抗や変圧比を高速に測定したいというニーズにお応えするために、当社が開発したXX直流抵抗変圧比一体型テスタです。 本器はワンタイム配線を採用しており、変圧比試験や六相高低直流抵抗試験を結線を外すことなく完了でき、タッチパネル操作のみで上記機能を実現できます。

主なテクニカル指標

1. 直接抵抗の主な指標:

直流抵抗試験電流：オート, <20mA , 40mA , 200mA , 1A, 3A, 10A

DC 抵抗テスト範囲と精度: 10A: 0.5 mΩ - 800mΩ ±(0.2 パーセント + 2 桁 )

3A : 2mΩ- 2Ω ±(0.2パーセントプラス2桁)

: 5mΩ- 10Ω ±(0.2パーセントプラス2桁)

200mA: 100mΩ- 5 0Ω ±(0.2パーセントプラス2ワード)

40mA : 500mΩ-2 50Ω ±(0.2パーセントプラス2桁)

< 20 mA: 50Ω～ 50 KΩ ±(0.5%+2 digits)

最小分解能: 0.1μΩ

表示部：LCD表示 抵抗表示は有効数字4桁

データストレージ: 1000グループ

作業環境: 相対湿度:<80%RH, non-condensing Ambient temperature: -20 ℃ ~ 40 ℃

電源：AC220V±10V、50Hz±1Hz ヒューズ5A

最大消費電力：200W

2. 変換率の主な指標:

試験範囲: 変態率 -- 0.9 ~ 10000 角度 -- 0-360 度

比率の精度: ± {{0}.1 パーセント + 2 ワード (0.9-500)

± 0.2 パーセント プラス 2 ワード ( 501-20 0 0 _ _ )

±0。 5 パーセント + 2 単語 ( 2001-10 0 0 0 _ )

3. 角度精度: ± 0。 2度

4. 出力電圧: 負荷に応じて自動的に調整されます。

5. 解像度: 比率 - 最小値 0.0001、角度 - 0.01 度

6. 動作電源: AC220V ± 10 パーセント 50 ± 1Hz

7.周囲温度: - 10度〜40度

8. 相対湿度: 85% 以下、結露なし
